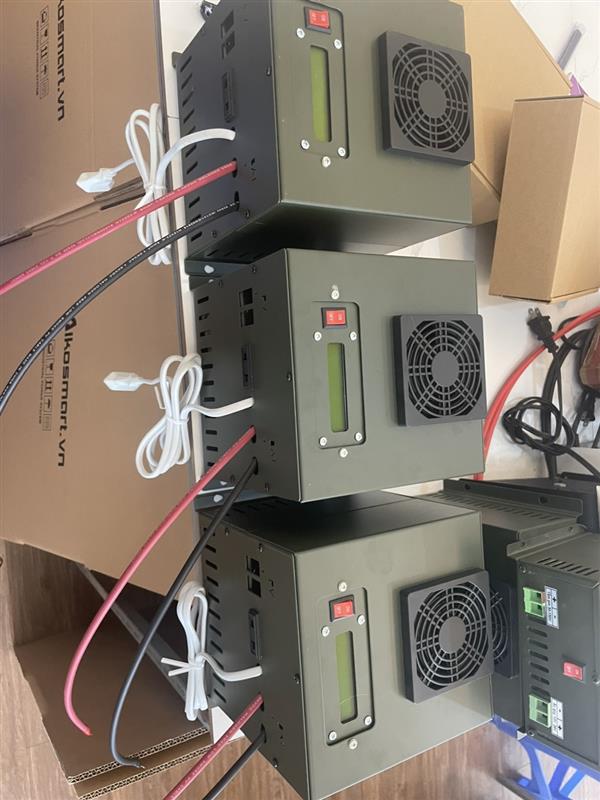

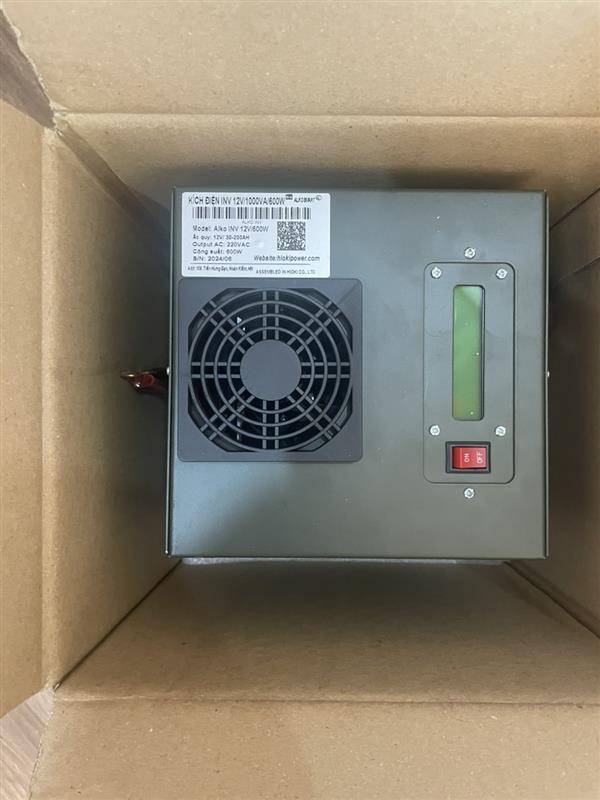

BỘ ĐỔI NGUỒN 12V sang 220VAC 600W :
12VDC lên 220VAC/600W -- Model: Alko12_600
(Ngoài ra sản phẩm còn có các công suất: 24VDC/600W ; 36VDC/600W ; 48VDC/600W).
ĐẶC TÍNH KỸ THUẬT:
- Điện áp vào đổi điện: 12VDC
- Điện áp vào sạc Acquy : AC220V +/-10%
- Điện áp ra : AC 220V+/-10%
- Tần số : 50Hz +/-5Hz
- Dạng sóng ra: Sin Chuẩn
- Acquy tương thích : 50Ah đến 200Ah
- Dòng điện sạc: từ 10A-20A
- Bảo vệ quá dòng : Mạch điện tử, cầu chì
- Bảo vệ ngược cực tính : Cầu chì
- Có chế độ như UPS: tự động chuyển đổi khi mất và có điện
- Chế độ nạp thông minh 3 giai đoạn:
+ Giai đoạn 1: Sạc sơ bộ (Bulk) ;
+ Giai đoạn 2: Sạc hấp thụ (Absorption);
+ Giai đoạn 3: Sạc duy trì (Float)
- Ắc quy đầy máy tự động ngắt nạp
- Điện áp nạp 13.8V +/-10% .
- Thời gian chuyển AC/ DC 5 mrs
- Bảo vệ Quá tải >110% trong vòng 1 phút
- Quá tải >200% tải trong vài giây
- Ngắn mạch (có mạch bảo vệ ngắn mạch)
- Bảo vệ quá tải (bảo vệ ắc quy thấp hơn 10 VDC)
- Độ ẩm 20~90% không ngưng tụ hơi nước
Nhà sản xuất: Công Ty HIOKI VIỆT NAM.
Bảo Hành: 12 tháng chính hãng.
HƯỚNG DẪN SỬ DỤNG KÍCH ĐIỆN INVERTER 12V – 24V – 36V – 48V
|
* Bảo vệ ngược cực ắc quy: Có tích hợp
* Bảo vệ chập tải ra: Có tích hợp
* Bảo vệ quá tải: Có tích hợp
* Bảo vệ điện áp thấp, áp cao DC
- Thấp 10V, cao 15.5V cho hệ ắc quy 12V
- Thấp 20V, cao 31V cho hệ ắc quy 24V
- Thấp 30V, cao 46.5V cho hệ ắc quy 36V
- Thấp 40V, cao 62V cho hệ ắc quy 48V
* Chế độ quạt: được điều khiển thông minhbằng phần mềm, chạy đa tốc độ, giảm tiếng ồn, kéo dài tuổi thọ quạt, linh kiện của máy.
* Chế độ sạc: Sạc ắc quy 3 giai đoạn thông
minh, tiên tiến kéo dài, bảo vệ, duy trì dung
lượng ắc quy; cho phép cắm 24/24h không
làm hư bình ắc quy.
- Giai đoạn 1: Sạc ổn dòng.
- Giai đoạn 1: Sạc ổn áp.
- Giai đoạn 1: Sạc cân bằng.
* Thời gian chuyển mạch: 3mS khong làm gián đoạn quá trình cấp điện ra tải.
* Hiệu suất máy: > 80%
* Chịu dòng khởi động: > 200% tải.
* Điện áp ra: Sóng sine chuẩn tinh khiết.
* Tần số điện áp ra: 50HZ.
|
|
 |
|
QUY TRÌNH ĐẤU NỐI & SỬ DỤNG
Bước 1. Đọc kỹ hướng dẫn sử dụng, xác định rõ đầu vào, đầu ra, các cực và dây ắc quy cho đúng.
Bước 2: Chuẩn bị ắc quy lưu ý ắc quy là loại phải còn điện, và còn dung lượng ( ắc quy còn trên 10V với hệ ắc quy 12V, trên 20V với hệ 24V, trên 40V với hệ 48V).
- Lưu ý đặc biệt:
+ Khách hàng khi sử dụng ắc quy cũ để thử máy: Trước hết cần sạc lại cho đầy bằng bộ sạc ngoài hoặc dùng chính bộ kích
điện ALKO để sạc, sau khi sạc đầy mới bắt đầu thử máy.
+ Tính toán tải sao cho phù hợp với dung lượng bình ắc quy ví dụ tải quạt khoảng 60W, tivi khoảng 40-100W, đèn tháp sáng khoảng
10-60W các thiết bị công suất nhỏ này có thể thử trực tiếp với các ắc quy từ 7-200AH khi còn điện, Các tải lớn như: Nồi cơm
điện, máy giặt, tủ lạnh, máy bơm nước cần các ắc quy có dung lượng lớn tốt nhất trên 50AH trở lên và còn tốt.
Bước 3. Đấu nối
- Tắt công tắc nguồn trên máy về vị trí off, đấu đúng dây đỏ của máy với cực dương của bình, đấu dây đen của máy với cực
âm của bình ( chú ý hệ 24v, 26v, 48v thì ắc quy phải đấu sẵn để ra điện áp đúng với điện áp của máy).
- Sau khi đấu nối ắc quy vào máy, bật công tắc nguồn, theo dõi màn hình LCD các thông số điện áp AC, điện áp DC, khi
ắc quy còn đủ điện để máy hoạt động; sau khi chạy logo công ty và thông số máy: Điện áp AC ra 220V, Điện áp ắc quy,
tải tiêu thụ cắm các tải phù hợp với dung lượng ắc quy như đã hướng dẫn ở trên, máy sẽ hoạt động, nếu tải lớn hơn công
suất hoặc ắc quy xuống thấp máy sẽ tự ngắt, cần sạc lại ắc quy và nhả tải lớn ra khỏi máy.
Bưới 4. Sạc ắc quy
Trên máy có dây AC Input 220V là dây dùng cắm lên điện lưới để sạc cho ắc quy; khi sạc cho ắc quy máy sẽ báo
AC-input, điện áp DC, dòng nạp ắc quy; thời gian sạc đầy bình tùy vào dung lượng bình ắc quy.
Bước 5. Lưu ý quan trọng
- Không xông điện lưới vào đầu ra của máy.
- Khi mất điện lưới EVN, nếu sử dụng điện từ bình ắc quy kích điện lên 220v (Ouput) mà cắm vào ổ điện bất kỳ trong gia
đình thì phải ngắt cầu dao tổng của điện lưới EVN vì khi có điện trở lại mà khách hàng quên không ngắt cầu dao điện lưới quốc gia EVN sẽ xông vào máy có thể làm cháy máy hoặc hỏng bo mạch. Để máy nơi khô ráo, tránh nước và ẩm, bụi... Hạn chế sử dụng bình ắc quy nhỏ cho các tải có công suất lớn, hạn chế để chập tải đầu ra.
