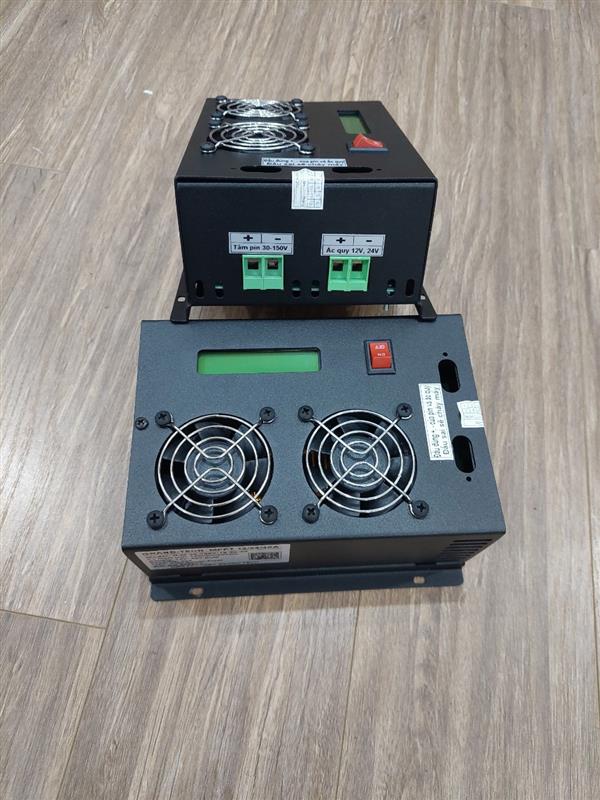

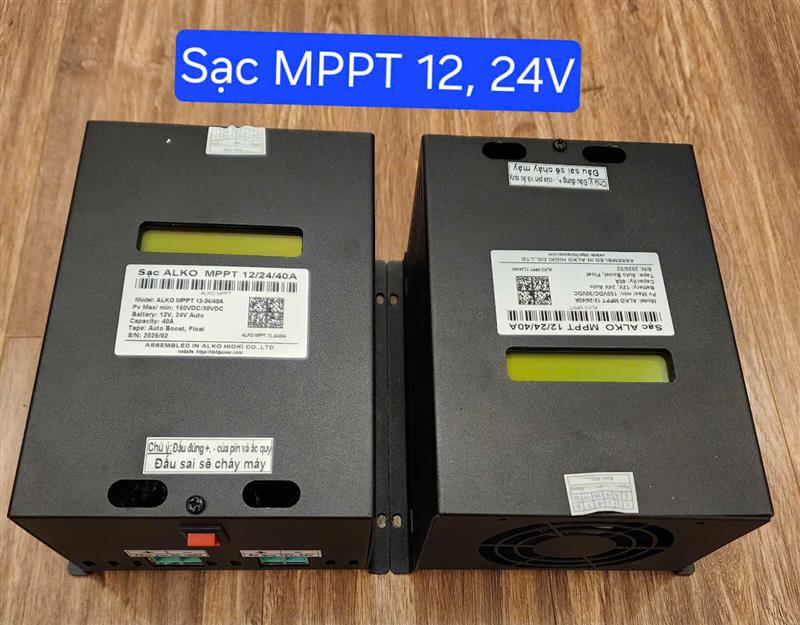

Sạc MPPT Hệ 12-24vol/ 40A
THÔNG SỐ & HƯỚNG DẪN SỬ DỤNG SẠC MPPT HIOKI Alko 12V - 24V/40A
| |
HIOKI-Alko MPPT 30A
|
MPPT 40A
|
|
Điện áp ắc quy
( tự nhận ắc quy;
12V, 24V )
|
12V - 24V /40A
|
|
Maximum Output Current
|
30A
|
40A
|
|
Công suất tấm pin
|
Loại 12V Công suất tấm pin cần 50- 500W
Loại 24V Công suất tấm pin cần 100-1000W
|
Loại 12V Công suất tấm pin cần 50-750W
Loại 24V Công suất tấm pin cần 300-1500W
|
|
Điện áp tấm pin được đề nghị dùng cho từng loại
|
Ắc quy 12 VDC áp tấm pin 20-120VDC
Ắc quy 24 VDC áp tấm pin 30-120VDC
|
( Ắc quy 12V hiệu quả nhất với pin 30-60VDC)
( Ắc quy 24V hiệu quả nhất với pin 50-80VDC)
|
|
Điện áp hở mạch tấm pin (VOC)
|
Lớn nhất 100 VDC ưu tiên hiệu quả nhất với áp dưới 120VDC
|
|
Tiêu thụ năng lượng
ở chế độ chờ
|
MPPT lấy năng lượng từ tấm pin nuôi toàn bộ máy, công suất không tải nhỏ hơn 2W
|
|
Hiệu quất chuyển đổi
|
> 98%
|
> 97%
|
|
Chế độ sạc
|
Tự động nhận điện áp ắc quy Khi kết nối với ắc quy để nhập biết 12V, hoặc 24V
|
|
Loại điện áp sạc
|
Áp cố định cho từng loại bình 14.6VDC, 29.2V,
|
|
Sạc cân bằng
|
13.8V cho bình 12V, 27.6V cho bình 24V
|
|
Chế độ bù nhiệt độ
|
|
|
Thời gian chờ khởi động
|
2 đến 5 giây sau khi có điện áp từ tấm pin và ắc quy
|
|
Loại màn hình LCD
|
LCD 1602
|
|
Các thông số Hiển thị
|
“ Áp tấp pin : 100VDC / “ Dòng sạc: 40A”
“Công suất đang chạy: 1000 / Điện áp ắc quy: 25”
|
|
Thông số hiển thị thực tế
|
“Pv 64.8 / Ic 20A
Pw 500 / Vb 25
|
|
Hướng dẫn đấu nối các tấm pin
|
+ Với hệ 12V ( các tấm pin có thể vừa nối tiếp vừa song song để được
áp tấm pin khoảng 30 đến 60V là tốt nhất )
+ Với hệ 24V ( Các tấm pin có thể vừa nối tiếp vừa song song để được
áp tấm pin khoảng 40-80V là tốt nhất )
|
|
Quạt làm mát
|
Hai chế độ ( chế độ chờ quay chậm , và chế độ có tải lớn quay nhanh )
|
|
Chế độ bảo vệ
|
Giới hạn bảo vệ quá dòng, và giới hạn công suất
|
|
Loại lắp đặt
|
Loại trong nhà , treo cao , tránh bụi , mưa , ẩm, côn trùng
|
|
Lắp đặt
|
Tower , trong nhà ; Trọng lượng 1.2 đến 2kg
|
Chú ý khi đấu nối:
+ Đấu đúng âm dương ắc quy và âm dương tấm pin (đấu sai sẽ cháy máy)
+ Áp tấm pin không quá 120VDC ( không nối tiếp quá 3 tấm pin )
+ Khi thao tác phải tắt công tắc nguồn, khi máy đang chạy không tháo đấu từ tổ ắc quy này sang tổ khác.
